張力電子圍欄工作原理和安裝示意圖
張力式電子圍欄是一種防止人體逾越的實體障礙物和感知攀爬、拉壓、剪斷等入侵行為的機電裝置的集合體，是一種新型周界防入侵報警設施。它是一種“有形”的報警系統，給入侵者“可見”的威懾感，令其產生心理壓力，其把報警和警戒有機地結合起來，達到以防為主，防報結合的目的。安裝該系統后，相當于在圍墻頂上形成一道“有形”的電子屏障，增加了圍墻高度，使從墻內外都不能輕易攀越入侵或逃離。
張力式電子圍欄由于采用全新的探測方式和特殊的信號處理方法，將環境因素對張力報警閾值變化的影響降到最低，與紅外類周界探測器相比，其環境適應性有較顯著的提高。
系統組成
張力式電子圍欄由機電部件、電子部件和機械部件3部分組成。機電部件由張力探測器等組成。張力探測器是根據電子圍欄的張力特征，依靠對于攀爬、拉壓、剪斷產生張力的鋼絲，對企圖入侵的行為作出響應產生報警信號的裝置。防區控制器搭配張力探測器配套使用，它是采集和處理本防區內一個和多個張力探測器輸出的信號，以確定是否產生報警，即是否向系統提供周界防區狀態信號，如報警與否等動作。
電子部件包括總線通信模塊、直流電源（電源控制器）。該總線通信模塊即是上節主動紅外周界報警系統中提及的，其將探測器的報警信號遠程傳輸給報警控制主機。總線通信模塊可由張力電纜廠家配套提供，也可由第三方報警系統廠商提供。
直流電源則要與張力探測器和防區控制器配套選用，一般由張力電纜廠家配套提供。

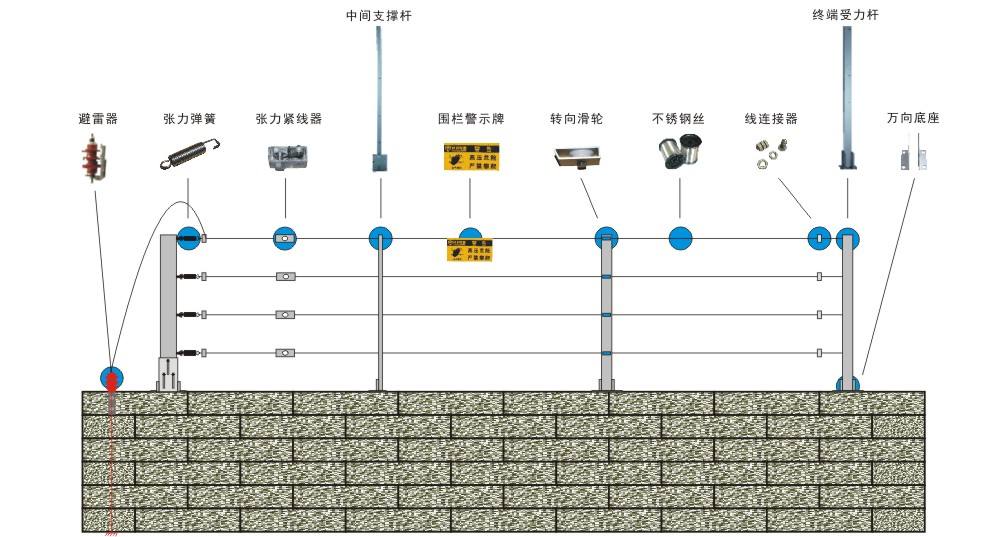

機械部件包括鋼絲繩和安裝、固定、支撐以及收緊鋼絲繩的裝置，如控制桿、受力桿、支撐桿、萬向支架、萬向軸承支架、彈簧、緊固螺母等。
在控制桿、受力桿之間有規則地安裝和固定多條鋼絲繩，每條鋼絲繩與控制桿相連接的一端連接一個張力探測器，與受力桿相連接的一端連接一個彈簧，即可構成張力式電子圍欄。可以是2道鋼絲繩、3道鋼絲繩、4道鋼絲繩的張力式電子圍欄，也可以是更多道鋼絲繩的張力式電子圍欄。支撐桿與控制桿間、支撐桿與受力桿間、支撐桿與支撐桿間的間距不大于4m，鋼絲繩間的間距不大于200mm，一個防區的最大防范距離不大于50m（防區距離各品牌或有不同，基于張力探測器性能，一般在30～50米間，有的地方技防管理部門規定張力式電子圍欄防區距離不能超過40米）。
張力式電子圍欄主要特點
1、控制桿和鋼絲繩等機械部件不帶電，對入侵者沒有人體傷害，符合現行技防要求；
2、張力式電子圍欄既是有形的防入侵障礙物，也是周界防入侵報警產品；
3、鋼絲繩的靜態拉力可為100N-300N間任意值，每根鋼絲繩的拉力可以不完全一致，安裝方便；
4、防止產生誤報的等級可以在50N—200N間隨意設定，有效地防止飛鳥，小動物，樹葉，小樹枝等干擾引起的誤報；
5、鋼絲繩松弛報警：鋼絲繩松弛報警閾值為50—200N可選，防止因鋼絲繩松弛后無法正常報警；
6、鋼絲繩剪斷報警：當鋼絲繩的上的靜態張力為0-10N時即發出剪斷報警，防止剪斷鋼絲繩入侵；
7、環境適應性強，性能穩定可靠；
8、控制桿具有防拆報警功能，拆開控制桿蓋板即發出報警信號；
9、斷電時輸出斷電報警信號；
10、能夠自動跟蹤張力隨環境溫度和時間的變化，可保持張力報警閾值的穩定可靠；
11、可適應各種復雜地形環境，不留防范死角。
張力式電子圍欄可在風霜、雨雪、濃霧、沙塵、高溫、低溫等嚴酷環境下忠于職守，全天候工作。它采用張力探測及特殊的電信號處理方式，并具有較寬的動態范圍和較高的靈敏度，預防動物產生誤報的等級可根據需要從1公斤到5公斤任意設定，確保如樹葉、飛鳥等小動物的干擾不產生報警，保證了張力式報警系統穩定正常地運行。
