脈沖電子圍欄國標中多次強調系統應有良好的接地，系統良好接地也被認為是設備防雷系統的有效解決方案，成為工程安裝時的重要工作，然而，如何區分接地效果好壞？接地的作用又僅僅是防雷這么簡單嗎？
脈沖電子圍欄系統接地作用大起底
對于脈沖電子圍欄系統而言，其接地裝置主要由接地體和接地線組成，兩者搭配安裝共同完成前端圍欄和脈沖主機接地施工，按照接地目的區分，接地又可分為保護接地與工作接地。
·保護接地
所謂保護接地，是防止人身觸電事故、保證脈沖設備不被損壞的技術措施，又可分為防雷接地與機殼安全接地。
避雷器一端連接于脈沖前端合金線上，一端接地，不論是直擊雷還是雷電的靜電感應、電磁感應和雷電波入。
機殼安全接地是在常規市電供電制式下，把所有金屬設備的外殼接地，脈沖電子圍欄系統主要是對脈沖主機防雨箱接地，一是為防止防雨箱機殼上積累電荷，產生靜電放電，可能會對主機和人身安全造成影響，二是為防止內部某些帶電絕緣材料損壞或其它情況下，致使本不帶電的部件帶電的情況，是一種保護人身安全的接線方式。

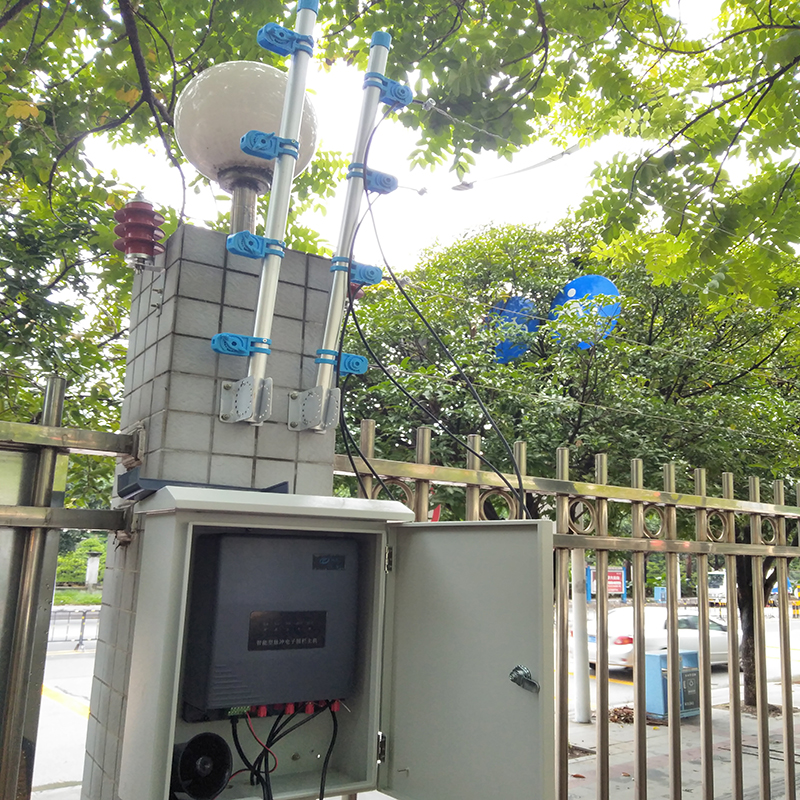

脈沖主機、防雨箱機殼接地
·工作接地
對于脈沖電子圍欄系統來說，工作接地主要是確保主機功能穩定實現的技術手段。其中，良好的接地效果是實現脈沖主機可靠“觸網”功能的重要因素。同時，標準的工作接地安裝，也保障了電路系統工作的穩定性，與主機共同抵抗外界電磁場干擾，可有效解決諸如變電站等場所脈沖產品無法正常工作的難題。
脈沖電子圍欄系統接地作用顯而易見，在工程安裝施工中，接地工作十分重要，加之脈沖產品自身技術優勢，共同保障整個脈沖電子圍欄在復雜情況下都能正常穩定運行。
脈沖系統接地效果差將引發多重設備問題
接地技術運用在周界報警脈沖產品弱電系統中，可有效提升設備在復雜環境下工作的穩定性，同時在雷電天氣下，也肩負著保障人身安全、保護主機設備等功能。然而不合理的接地技術，造成接地效果的差異，將直接影響脈沖電子圍欄系統某些功能地正常使用。
其一，接地技術是電力電子設備電磁兼容技術的重要內容之一，于脈沖電子圍欄系統同樣適用。良好的接地技術可讓電流通過接地線，與大地兼容，不會產生電壓降，然而由于不合理的接地，相反會引入電磁干擾，如共地線干擾、地環路干擾等，從而導致電子圍欄設備在電磁場、雷電天氣環境下不能正常工作。
其二，脈沖電子圍欄集威懾、阻擋、報警新型報警理念，在有入侵者入侵時，高壓脈沖電在不影響入侵者人身安全的前提下，以高壓脈沖電電擊阻擋入侵者進入。而不良的脈沖主機接地，在人觸碰時，無法形成完整的電流回路，電流懸空后電子圍欄打擊力度減弱，入侵者翻越難度降低，另外接地效果不好也會造成前端圍欄合金線電壓值波動且不統一。
良好接地，圍欄形成回路，打擊力度強
其三，脈沖電子圍欄在雷電天氣或是設備故障漏電時，保護接地承擔著保障人身安全、設備安全的重要職責，沒有良好的接地效果，即會產生安全隱患。
顯而易見，脈沖電子圍欄系統接地效果的好壞直接影響著系統的穩定安全運行，如何進行標準化接地安裝，接地需怎樣因地制宜，接地效果好壞如何評定，都成為工程商急需關注的問題。
拓天脈沖電子圍欄防雷措施
在《脈沖電子圍欄及其安裝和安全運行》(GB/T7946-2015)國標中，明確提出：脈沖電子圍欄系統應有可靠的接地系統，并對接地工作提出了許多規范要求，其中每一點皆成為評定接地工作是否規范的要素。本文以標準化規范接地的拓天TT-X24高壓脈沖電子圍欄接地安裝為范本，詳解在實踐中，如何接地方能達到良好的接地效果。
·接地系統保持相對獨立接地
根據脈沖電子圍欄系統設計要求，前端圍欄避雷器接地和脈沖主機接地需保持相對獨立。以拓天TT-X24四線雙防區脈沖主機為例，其接地樁共設三個，兩邊圍欄前端分別設有一個，脈沖主機防雨箱下設一個(防雨箱與脈沖主機共用接地樁)，為避免相互干擾，圍欄兩邊接地樁均距中間防雨箱接地樁10M以上。此外，系統雷電保護接地系統、RS485通訊線屏蔽接地系統、工作接地系統均獨立，符合國標要求。
·接地體至少埋深1.5M，接地電阻值小于10Ω
拓天電子圍欄接地體選用性價比高的三角鐵，接地線則采用銅導線。理論上，接地體埋設深度需在1.5M-2.0M左右即可，接地線選擇BV6級也可普遍適用。另外，評判接地效果的好壞，接地電阻值成為直觀考量數據，工程施工完后，采用接地搖表測量，大多工程也可普遍滿足小于10Ω的國標要求。
接地體：三角鐵
然而在實際運用中，接地工作受多方面因素制約，施工變得更為復雜。我國疆域廣闊，各區域地表構成不同，加之差異較大的安裝環境與不同的防護要求，接地電阻值差距大，甚至在同一工程項目中，搖表所測電阻值都不統一，因地制宜成為接地工作的準則。
簡單以南北方區域劃分說明，南方地表水分、鹽分、電解質充足，接地體埋設1.5m，電阻值基本可滿足小于10Ω的要求；而對于北方某些土壤貧瘠地區，接地電阻值很大，施工方選擇將土壤挖至較濕處，加入降阻劑，降低周圍土壤電阻率是較為常見的辦法，但治標不治本。尋找土壤更為濕潤的接地處，利用多個接地體聯合接地，選擇更為優質的接地體，或埋設更深入等方法，成本的確有所增加，但卻可達到長期良好接地效果，對于該類項目，定期維護也非常重要。
具體的接地施工中需注意很多小細節，例如在接地線與接地體連接處，為避免其在長期使用中被氧化，造成電阻值上升，需將兩者焊接好，噴漆最佳。另外項目場所防護等級、安裝環境不同，也需選擇使用線徑更粗導電能力更強的BV10、BV16銅導線，如大型水電站，由于其環境特殊，對接地要求較高，一般選用BV10的銅導線提高圍欄系統防護性能。
部分脈沖系統受雷電干擾，除了產品本身技術不達標外，設備接地技術易被忽略，但其卻是與產品技術相得益彰又不可回避的工程安裝技術影響因素。脈沖電子圍欄系統接地技術涉及很多細節，實際安裝中也需綜合考量國家標準、接地目的、項目環境、安防需求等級等多方面因素，因地制宜地選擇合適的接地方式，可有效保障使用者人身安全與脈沖產品穩定運行。
